抗水防腐环保??不锈钢防指纹漆??在日常生活当中的应用是非常常见的，其应用在不锈钢金属表面的目前有两种，一种是抗水防腐，减少或延缓金属的腐蚀，延长产品的使用寿命；一种是在不锈钢表面做抗指纹的功能，一般应用在金属表面装饰性比较高的产品应用上如：不锈钢水水槽、金属水龙头、金属水瓶等

　　抗水防腐环保不锈钢防指纹漆原料配比（质量份）

　　丙烯酸树脂（乳液）

　　硅酸盐溶液

　　氧化锂

　　氧化钾

　　氧化钠、氧化钾混合物

　　异丙醇

　　催化剂、氧化镁混合物

　　纳米浆料

不锈钢橱柜防指纹漆抗水防腐的应用

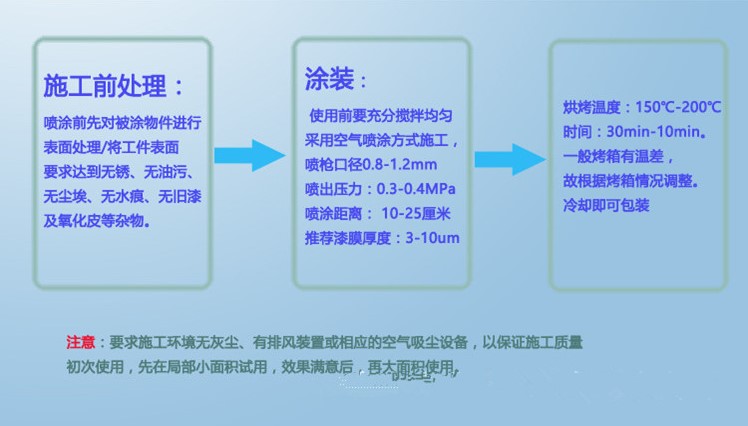

　　制程方法

　　1、复合硅钛防锈粉的制作：将硅酸盐、轻钙粉、滑石粉、纳米氧化钛、酞酸酯偶联剂放在一起，混合均匀后，放置备用。

　　2、纳米浆料的制作：在去离子水中加入硅烷偶联剂和纳米，超声波振荡分散2.5H,调pH傎为6.5，制备成纳米浆料。

　　3、按配称量加入纯净水再将组分中的各原料加入到反应釜中，在温度50~100℃的条件下混会反应3~72h，检验合格后过滤，装桶，进库。

　　金属氧化物包括：氧化钠、氧化锂、氧化钾中的一种、两种或三种混合合用，混合比例两种为3：7（质量比），三种为65：25：10（质量比）。

　　助剂包括成膜助剂、异丙醇、催化剂、氧化镁或其它产品

　　复合硅钛防锈粉的组分包括：200~1200目硅酸盐55~75、填料20~40、纳米氧化钛1~10、酞酸酯偶联剂1~5.

　　填料轻钙粉与滑石粉的质量比为1：3.

不锈钢门把手防指纹漆防腐的应用

　　质量指标

　　颜色外观：透明或乳白色

　　硬 度：5H

　　表干时间/min:≤5

　　实干时间/h:≤0.5

　　附着力（划圈法）/级：1

　　耐冲击性/cm:≤50

　　耐盐雾性：96H表面完好（干膜100μm）

　　耐老化性：1500H表面完好

　　耐温热性：1500H表面完好

　　柔韧性/mm:1

　　产品就用：抗水防腐环保不锈钢防指纹漆为环保水性涂料。

　　产品特性：抗水防腐环保不锈钢防指纹漆以水为溶剂，无毒无污染，零VOC排放，表干30min后，即可耐水冲洗；涂层表面可与各类防腐涂料配套，能满足各类长效重防腐工程的需要；耐有机溶剂性能优异，涂膜具有优异的电化学防腐性能，可耐高温，达350℃也可持续使用，可切割性良好，电阻率低，可防静电，耐辐射，耐紫外线，耐盐雾，具有长效防腐效果；柔韧性优于同类防指纹涂料。
