东莞德圣龙涂料有限公司致力于特种环保水性涂料的开发;拥有具备多年研发经验的博士、硕士等水性工业涂料领域的专业科研团队，专注于特种水漆应用市场，探究涂料应用中遇到问题之根本解决方案，为使用者提供技术支持。可根据用户对产品性能要求、材质、使用条件等相关因素，为您做出最适合的环保涂装解决方案。

五金水性黑色浸涂烤漆

　　五金水性黑色浸涂烤漆-产品介绍：

　　产品规格：20KG、200KG塑胶桶

　　溶剂类型：水溶性丙烯酸烤漆金油

　　稀释剂：纯净水或经过过滤的自来水

　　稀释比例：1(漆)：0.1~0.2(水)视产品及涂装情况调节

　　烘烤温度：140℃

　　干燥时间：30min

　　施工方式：浸涂

　　贮存期：6个月

　　五金水性黑色浸涂烤漆-产品特性：

　　1、先进的工艺配方、科学的设计方案：

　　以水为稀释剂，无毒无味、无污染、无三废，不燃不爆，确保了环境保护和消防安全，保障了劳动者的身体健康。

　　2、坚韧漆膜性能优异：

　　具有硬度高、耐划伤、附着力强，耐盐雾、耐酸碱、耐水、耐油、抗紫外光、耐老化、抗低温、耐湿热，具有超强的漆膜柔韧性。

　　3、增效节能降低成本：

　　该产品以水为稀释剂，操作简单，该产品利用率100%，可大大提高工效，单位涂装成本极低。

　　五金水性黑色浸涂烤漆-物化性能：

　　项目规格:140℃烘30分钟

　　耐溶剂酒精浸泡:× 24小时合格

　　酒精擦拭:× 100 次合格

　　硬度:三菱铅笔4H

　　密著百格:实验100/100

　　耐酸性:硝酸68%×5分钟无变化

　　耐碱性:盐水5%(浸泡) 60 小时×常温无变化

　　        耐盐水喷雾5% 72小时×30℃无变化

　　粘度，S:浓度(22%)仿岩田2号杯11秒±1秒

　　五金水性黑色浸涂烤漆-使用方法：

　　1.表面处理：去除待涂工件表面的浮灰、浮锈、油污等杂质，做到待涂工件表面清洁干燥

　　2.稀释剂：纯净水或清洁的自来水

　　3.稀释比例：按原漆重量的5%~15%加水，或根据具体情况作适量调整(可根据喷涂或浸涂工件表面角度大小调整喷涂或浸涂施工粘度。加水稀释后，搅拌均匀静置5分钟后测试其粘度，工件表面角度越小，喷涂或浸涂施工粘度要求越高，正常要求在15~28秒(涂-4杯25度)

　　4.施工方法：用200~300目滤网过滤后，即可直接喷涂或浸涂

　　5.干燥方式：140 ℃恒温烘烤20~30分钟(喷涂或浸涂后的金属工件需静置流平5~10分钟，即可放入烘箱(房)烘烤，烘烤温度及时间140度~150度/30min,工件厚度越厚，烘烤时间越长，具体时间由施工情况控制，必须使漆膜完全固化)

　　五金水性黑色浸涂烤漆-施工设备要求：

　　1、水性浸涂漆的施工设备分主槽(浸漆槽)、备用槽和沥漆槽(工件浸涂后静置流平回收所沥的漆用)。

　　2、浸漆槽体内壁最好用玻璃钢或不锈钢，方便以后清洗，对水性浸漆的腐蚀而影响水性浸漆的质量。

　　3、浸漆槽内需要装上循环系统，使浸漆的固体份分布均匀，循环系统的喷咀可采用电泳漆物理喷嘴(即螺旋式)。喷咀的倾斜角在300　——450　之间，槽内不能有循环的死角，主槽内的浸漆每小时需循环3——4次即可。

　　4、为方便沥漆，工件浸涂后放在沥漆槽时要有100　——150　的倾角，沥漆静置时间根据工件大小而定，一般不会超过30分钟。

　　5、本厂可根据用户对漆膜性能等特殊要求，改变产品常规配方生产，并对用户作技术指导。

　　五金水性黑色浸涂烤漆-应用范围：

　　适用于黑锌等耐盐雾时间长(72H以上)的五金电镀产品的表面罩光保护。五金滚镀、三价铬黑锌、六价铬黑锌、煲黑等制品。产品符合美国EN71-PART3、欧盟“ROHS” 2002/65/EC全球无毒标准、不含邻苯(均为SGS检测)。

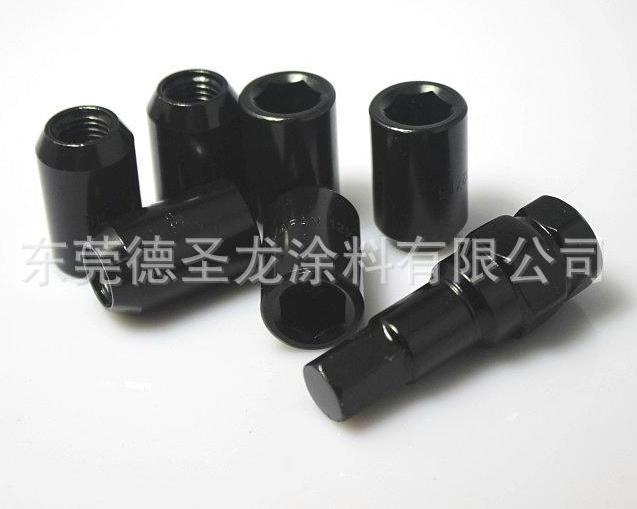

　　适用产品：电器元件、五金家具、五金螺丝、铰链等。
