五金拉链烤漆的底材有：冷轧钢板冲压件、板材镀锌钢板冲压件、板材镁合金冲压件、板材铝合金冲压件或板材，不过烤漆工艺是大同小异。

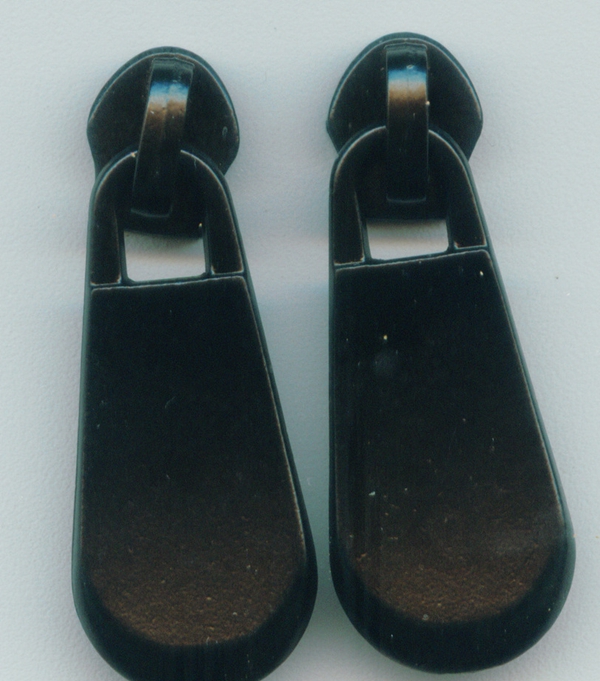

小五金拉链头水性烤漆

　　五金拉链烤漆流程：前处理，烘干，底漆涂装，烘烤，面漆涂装，烘烤，检查，包装

　　五金拉链烤表面预处理

　　(1)1 除油;2 水洗;3 除锈;4 水洗;5 表调;6 水洗;7 磷化;8 水洗;9 水洗;10 烘干;

　　(2)前处理的目的与重要性：前处理的目的是为了得到良好的涂层，由于以上的冲压件在制造、加工搬运、保存期间会有油脂，氧化物锈皮，灰尘，锈及腐蚀物等在表面上，若不去除将直接影响到涂膜的性能，外观等，所以前处理在涂装工艺中占有极为重要的地位。

　　(3)前处理的意义：涂装前处理与涂布、干燥为涂装工艺三大主要工序，其中涂装前处理是基础工序，它对整个涂层质量、涂层使用寿命、涂层外观等均有着重要影响，通过脱脂、除锈、磷化等工序后的工件表面清洁、均匀、无油脂。

　　1、 除油：主要有矿物油、润滑脂、动、植物油脂，比如操作与搬运过程中用手摸等油脂使绝大多数涂料的附着力严重下降，并影响它们的干燥，也使涂层的硬度和光泽度降低。以碱溶液除去工件上之油污，主要的碱为NaOH,NaHCO3等等混合而成;可以买到专门的脱脂粉，然后配制成水溶液;肥皂的皂化作用;

　　2、 水洗：以清水漂洗，以免前一工序中的溶液污染到下一工序。清水必须是流动的。

　　3、 除锈：黄锈能促进腐蚀产物在涂层下蔓延，使涂层失去屏蔽性和不透湿性。在高温高湿条件下能导致涂层和金属的早期损坏，松散的黄锈附着力差，能与涂层一起脱落。除锈的方法很多，如碱液法，酸液法，机械法，电解法等，常见的是碱液法。以化学溶液除去工件表面的氧化皮，锈迹等，一般是用硫酸，也有用草酸。还可辅以超声波清洗。

　　4、 表调(中和)表面调整的简称：以酸(或碱)溶液除去除锈工序中表面多余的碱(或酸)，调整酸碱度尽可能到中性，即PH值=7;作用：加快磷化速度，细化磷化结晶，增加磷化的结晶点。

　　5、 磷化：磷化是涂装前处理的中心环节，用磷酸式锰、锌、镉的正磷酸盐溶液处理金属工件，使在工件表面上形成一层不溶性磷酸盐保护膜，所形成的磷化膜系具有细微小孔的致密结构，增大了工件表面积，可以增大涂层接触面积，使磷化膜与涂层之间产生有利的相互渗透，大大提高有机涂层对工件的附着力。磷化所形成的磷化膜是一层稳定的不导电的隔离层，使金属表面由优良导体变为不良导体，抑制了微电池形成，有效地阻止涂层腐蚀。 磷化常用的方法按处理温度分为高温磷化(70~90℃ )，中温磷化(50~70℃ )和常温磷化(20~30℃ )。磷化膜一般是黑色的。

　　6、 烘干以上前处理过程基本都是在水槽中进行的。并且每一工序有时间的规定。烘干水分，准备涂漆。
